Tuesday 30 July 2013

開箱 --- Cubieboard A20

上星期買的 Cubieboard A20 昨天收到, 今天才有時間玩玩.
大陸設計, 大陸做! 強!

 打開是A20的卡, 下層有線和亞加力膠板
 開了機...

強哥的小線性牛

Hi-Fi 字典強哥找小弟做一隻牛給他的 hub 和 router 用. 需求如下:
-5V 2A
-9V 1A
小弟用提議只要一個小箱(以節省空間), 一隻雙AC的牛, 給兩份整流穩壓, 以做到較好的分離(比共用一個AC輸入好).

小弟也用提議可用simon62的OFC牛,會更上一層樓(當然會更貴啦), 他說OK!

(本來這牛是是用"O牛"的, 因為O牛比較環牛貴(當然聲據了解是更好), 但這次做牛時錯了, 益左強哥, 呵呵!)


可以開工!
 銲好零件, 一個(紅LED)是給輸出5V 的, 另一個(黃LED)是給輸出9V的.

組裝好的樣子


忘記了加電壓的標示(應該是跟上面的相左至右: 5V, 9V, AC).

Monday 29 July 2013

幫 Ray 做的第二隻線性牛 (下)

繼續
前天收到牛和DIN頭, 可以開工:

Simon62 OCC 鍍銀牛, 有四組次級共輸出180VA (16.5V 2.7A each, total 11A)

1MM 鍍銀, 20米長, 做機內線同DC線.

 先做DC線,因為Ray 的NAS用 4 pins mini-DIN的, 所以跟番用四芯(兩正兩負)

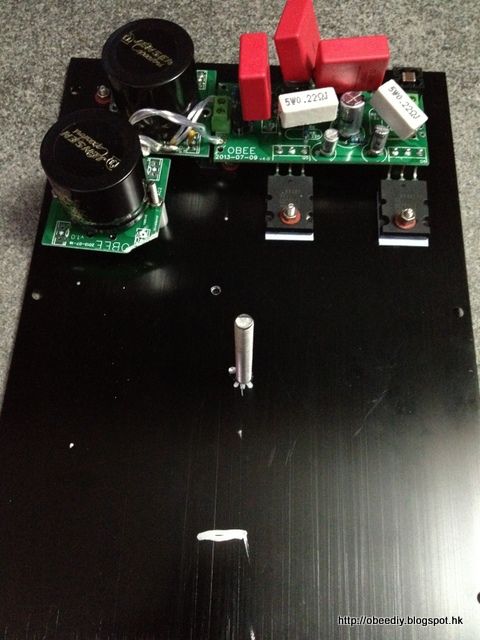

 把 regulator 等安在板上. 因為牛太大, 一塊PCB要修修角.
 安好牛的情況:
完成







Friday 26 July 2013

換 T.Rex DAC 的電容〈二〉

這次買了些Nippon Chem 4700uF 來換, 也買了些整流換 (原來是60V,10A 現換成 60V 5A)



煲左兩天, 聲音是有點簿, 高頻較飄逸但低頻似乎未到位.

做 Henry 兄的 LAN 線

Henry 兄早前跟小弟借了Fiber Ethernet Converter 和我的 DIY LAN 線去玩. 試後他覺得效果正面, 希望也做一條1.5米的和買一對1G的Fiber Ethernet Converter

Wednesday 24 July 2013

Eddie 兄的線性牛

Eddie 兄想小弟幫忙做一隻牛, 給:
-2 bay NAS (12V)
-Wi-fi router (12V)
-Cubox (5V)
另一個要求是要全黑色箱.




Monday 22 July 2013

幫網友 鬼鬼 做的線性牛

網友 鬼鬼 兄找到小弟做牛. 他想做的牛詳情如下:

NAS (2-bay, 12V)
Hub (5V)
Cubox (5V)

因為考慮到好聲,他選擇用獨立一隻牛仔和一份穩壓供 Cubox使用 (箱的左邊和左下角的便是專門給 Cubox 供電的。



後記:
交收時鬼鬼兄說牛的輸出做少了. 我回去即刻加番多一個12V和一個5V, 又要鬼鬼兄走多轉.

幫網友 octa 做的線性牛

octa 兄找到小弟做牛. 他想做的牛詳情如下:

Magic TV (12V)
外置式 hard disk docking (12V)
Squeezebox Touch (5V)
Network Hub (5V)





塞滿一個箱

自玩左Cubox 後, 我一直都想將 Cubox, Fiber Ethernet Converter放入一個箱, 咁樣可以令個Hi-Fi 架簡潔D, 但一直都覺得套野未夠"成熟"去放晒入一個箱. 直到用左Jeff 的極鷗DDC, 我覺個現在的聲「見得下人」,如果做入一個箱可方便有機會攞去家訪 (先不談有無時間)!

幾天前收到鋁箱, 到星期六才動工, 做了整整一天...

前方左是一個開關, 右是一個藍一個綠色LED, 分別是Fiber Ethernet Converter 的 "Power" 和 "Activity", 如果 network 有 data transfer, 個綠色LED會閃.


後面是一個5V輸出給另一個Fiber Ethernet Converter, 一個12V 給media player (Dune H1)

(註: Fiber Ethernet Converter 是要一對用的, 一個放在hub那處, 接NAS和家中的wi-fi network; 另一個接 Cubox. 這個的作用是分隔NAS和Cubox間的電路)



內部照:


因為空間有限, 要DIY一條USB和LAN線:


完成後的音響架的確比之前簡潔得多了, 沒有LAN線, 沒有USB線, 沒有一舊二舊, 舒服晒.

Sunday 21 July 2013

Wednesday 17 July 2013

換 T.Rex DAC 的電容

之前換了T.REX的牛時, 也連電容也換了. 但回來聽了兩星期, 都覺得低頻不夠實在, 可能是個人口味或耹聽環境的問題, 我跟Jeff溝通過, 他說現在用的電容值可能過大, 有用家也反映過, 換上4700uF的會是比較好. 不過, 我手上只有 Jensen 10000uF, 換住先, 要試過先知!

之前的是12000uF

 拆了下來
 換上 Jensen 10000uF


過一陣子再聽聽.
